VRAP SS - Valvola di Ribaltamento Aratro a Doppio Effetto con Spostamento del Carico con Versoi Sotto

Oleodinamica Marchesini Disponibile
Codice V0330 Tipo VRAP 80/100 SS Prezzo Netto €108.68 Quantita
Codice V0331 Tipo VRAP 80/100 SS + VMP Prezzo Netto €119.00 Quantita

Impiego

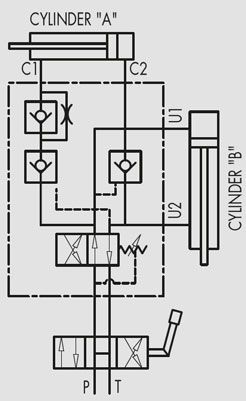

Valvola realizzata per l’impiego su cilindri per aratri reversibili, in modo da ottenere l’inversione automatica del flusso d’olio e quindi del moto del cilindro idraulico atto a portare in rotazione l’aratro. È stata studiata per azionare due cilindri con il carico della rotazione svantaggioso (vedi schema).
Funzionamento: i 2 cilindri funzionano in parallelo. A inizio manovra parte il cilindro B che richiede meno pressione e allinea il carico. Prima che finisca la manovra, parte anche il cilindro A di rovesciamento. Superato il punto morto (90°) i 2 cilindri A e B riparto- no contemporaneamente.
Materiali e Caratteristiche

  • Corpo: acciaio zincato
  • Componenti interni: acciaio temprato termicamente e rettificato
  • Guarnizioni: BUNA N standard
  • Tenuta: a cono guidato. Non ammette trafilamenti

Le valvole vengono fornite con pressione di scambio di circa 150 Bar: a seconda delle varie esigenze la pressione di scambio può essere variata agendo sul regolatore di pressione.
Montaggio
Collegare C1 allo stelo e C2 al fondello del cilindro A, U1 al fondello e U2 allo stelo del cilindro B di allineamento e P e T alle prese macchina. Data la particolare configurazione, queste valvole possono essere montate in linea sul cilindro idraulico o fissate direttamente alla struttura dell’aratro tramite il foro filettato ricavato nel corpo.
